Latihan Soal Sistem Hidrolik dan Kompresor

Pilihlah jawaban yang paling tepat pada soal dibawah ini

1.     Kompresor udara mempunyai fungsi utama sebagai apa?

A.          menyimpan udara

B.          membersihkan udara

C.          membersihkan komponen

D.          membuat udara

E.          menghisap udara

2.     Kompresor yang menaikkan tekanan dengan memperkecil atau memampatkan volume gas yang diisap ke dalam silinder atau stator oleh torak atau sudu adalah jenis kompresor?

A.          jenis turbo

B.          jenis perpidahan

C.          jenis tangki udara

D.          jenis katup

E.          jenis katup isap

3.     Menaikkan tekanan dan kecepatan gas dengan gaya sentrifugal yang ditimbulkan oleh impeller atau dengan gaya  angkat (lift) yang ditimbulkan oleh sudu. Adalah kompresor jenis?

A.          katup isap                                        C. jenis perpindahan                              E. udara

B.          turbo                                                D. katup

4.     Klasifikasi “khusus kompresor torak” (mis: mendatar, tegak, bentuk L, bentuk V, bentuk W, bentuk bintang dan lawan imbang/balans oposed) adalah klasifikasi kompresor berdasar?

A.          susunan silinder

B.          susunan tingkat kompresi

C.          sususna pelumasan

D.          susunan tingkat pendinginan

E.          susuna gerak tali

5.     Kompresor torak atau kompresor bolak-balik pada dasarnya adalah merubah gerakan putar dari penggerak mula menjadi gerak bolak-balik torak/piston dan gerakan ini diperoleh dari?

A.          gerakan tali kipas

B.          gerakan mesin

C.          gerakan poros engkol dan batang penggerak

D.          gerakan puly

E.          gerakan manual

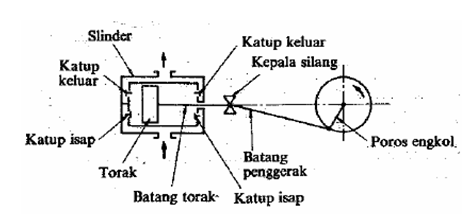

6. konstruksi gambar di bawah adalah jenis kompresor sistem?



 A.     kerja tunggal
 B.     kerja pendingin udara
 C.     kerja pendingin air
 D.    lawan imbang
 E.     kerja ganda




7.     Yang merupakan komponen yang bertugas untuk melakukan kompresi terhadap udara dalam kerja kompresor dinamakan?

A.          torak                                                           C. tali kipas                                           E. katup isap

      B.          poros engkol                                                D. batang penggerak

8. Gambar di bawah adalah salah satu jenis dari katup yang ada pada kompresor yang di sebut katup jenis?

A. Jenis Pita   B. Jenis Kanal   C. Jenis Cincin    D. Jenis Kepak   E. Jenis Isap

9.  Yang berfungsi sebagai dudukan bantalan engkol yang bekerja menahan beban inersia dari masa yang bergerak bolak-balik serta gaya pada torak adalah?

A.          kotak engkol

B.          batang poros

C.          batang torak

D.          poros engkol

E.          torak

10.     Komponen apa yang dipakai untuk mengatur batas volume dan tekanan yang dihasilkan kompresor?

A.          switch                                                         C. pembebas beban                              E. regulator

B.          piston                                                          D. katup

11. Pada gambar di bawah merupakan prosedur pembongkaran kompresor yaitu …

A.  melepas kepala silinder

B.  melepas silinder piston

C.  melepas piston

D.  membersihkan kepala silinder

E.  membersihkan silinder piston

12.    Besarnya tekanan yang diukur dari 0 (nol) atmosfer adalah …..

A.  tekanan atmosfir                                    C. tekanan mutlak                                  E. tekanan kerja

B.  tekanan normal                                      D. tekanan abnormal

13. Besarnya tekanan yang diukur dari satu atmosfer adalah …..

1. tekanan atmosfir                                   C. tekanan mutlak                                  E. tekanan kerja
2. tekanan normal                                     D. tekanan abnormal

14.   Zat yang berbentuk cair atau gas yang digunakan pada sistem hidrolik dinamakan dengan …..

A.           udara bebas                                    C. fluida                                                E. oksida

B.           hydrogas                                        D. hydrokarbon

15.     Bahan kimia yang ditambahkan pada minyak untuk mempertinggi kualitas atau untuk memperoleh suatu sifat yang dbutuhkan adalah …..

A.  additive                                                 C. fluida                                                E. fitting

B.  hydrogas                                               D. refigeran

KUNCI JAWABAN

1.  a
2. b
3. b
4. a
5. c
6. e
7. a
8. c
9. a
10. c
11. a
12. c
13. e
14. c
15. a
